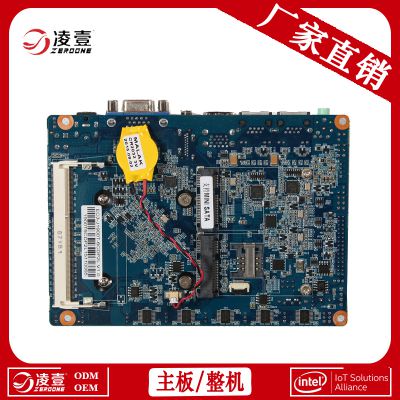

EC3-J1900/1800T-6CDP2L 工业一体机主板 支持RS232/485 控制板生产厂家

一、工业一体机主板产品特点：

    EC3-J1900/1800T-6CDP2L
SIM：支持
处理器：Intel? BayTrail
芯片组：SOC
显示：VGA HDMI EDP
LAN：2
内存：DDR3L
存储：SATA M-SATA
COM：6
USB：10
供电：DC 4PIN ATX
网卡：Realtek 8111E
声卡：Realtek ALC662HD

1. 支持Baytrail 处理器，J1900/J1800

2. 板载VGA/HDMI/EDP显示

3. 内建HD显卡，高清显示

4. 集成ALC662声道，板载功放

5. 内建1*Mini PCIe/1*SIM扩展槽，支持4G/Wifi

6. 内建1*MINI-SATA，1*SATA2.0

7. 支持1*USB 3.0，9*USB 2.0

8. 支持6*COM

9. DC+4*PIN ATX 供电

二、工业一体机主板产品规格（也可按需定制多种其它规格）：
1. 处理器: 集成 Intel? Baytrail  Celeron?  J1900/1800

2. 芯片组: SOC

3. 显示芯片: 集成Intel HD Graphics核心显卡

4. 显示输出: VGA、HDMI、EDP

5. 内存: 1*SO-DIMM DDR3L 1333 MHz插槽，容量支持8GB

6. 声卡: 板载Realtek ALC662HD音频解码控制器

7. 网卡: 板载2*Realtek RTL8111E千兆网卡

8. 存储: 1*SATAⅡ  1*MINI-SATA

9. 扩展插槽: 1*MINI-PCIE(for WIFI)   1*SIM

10. USB: 1*USB 3.0，9*USB 2.0（8*USB2.0需扩展）

11. COM: 6*COM（支持RS232/485）

12. 后置I/O接口

  1*USB3.0端口

  1*USB2.0端口

  1*VGA端口

  1*HDMI端口

  2*LAN端口

  1*DC端口

  1*LINE-OUT端口

13. 内部I/O接口

  4*F-USB2.0插针（可扩展8*USB2.0端口）

  6*COM-SET

  6*COM插针

  1*EDP插针

  1*F_AUDIO插针

  1*F_PANEL插针

  1*AUTO-ON 跳帽

  1*SYS-FAN系统风扇

  1*SATA-PWR

  1*SPEAKER插针

  1*JME

  1*J485

  1*GPIO插针

BIOS: AMI 64M  BIOS

供电: DC和4PIN ATX供电

散热系统: 主板自带CPU散热器

工作环境: -10~60；0% ~ 95% 相对湿度,无冷凝

板型: 146X102MM EC3”


三、工业一体机主板典型应用：

产品广泛应用于零售收银、智能教育、金融自助、瘦客云端、数字安防、数字标牌、网络安全、工业自动化控制、触摸一体机、广告机、游戏机、收银机、点歌机、液晶拼接显示屏等多个行业或产品。

 嵌入式产品专业源头研发厂家批发定制设计(OEM/ODM):

多种嵌入式工控主板/ARM工控板/工业主板/广告机主板/工控机主板/迷你智能主板/触摸一体机主板/查询机主板/工控板卡/多网口主板/工业电脑主板定制/点歌机主板/数字标牌显示屏主板/游戏机主板/OPS-C主板及其整机/网络安全主板/嵌入式工业计算机主板及其整机/特种计算机等

更多详情可联系：

   电话/微信：18124587855

  工作Q-Q：3003513491

   联系人：宋芙蓉
